ARCHICAD’de Perspektif Kesit


Bazen yapıyı temsil etmek için en iyi araç, yapı alanlarına yapılmış bir perspektif bakıştır.

Bunu yapabilmek için, 3D kesit düzlemi, 3D Belge ve bazı basit Model Görünüm ayarlarını kullanmamız gerekiyor.

ARCHICAD’de Perspektif Kesit 2

Adım 1: Model Oluşturma

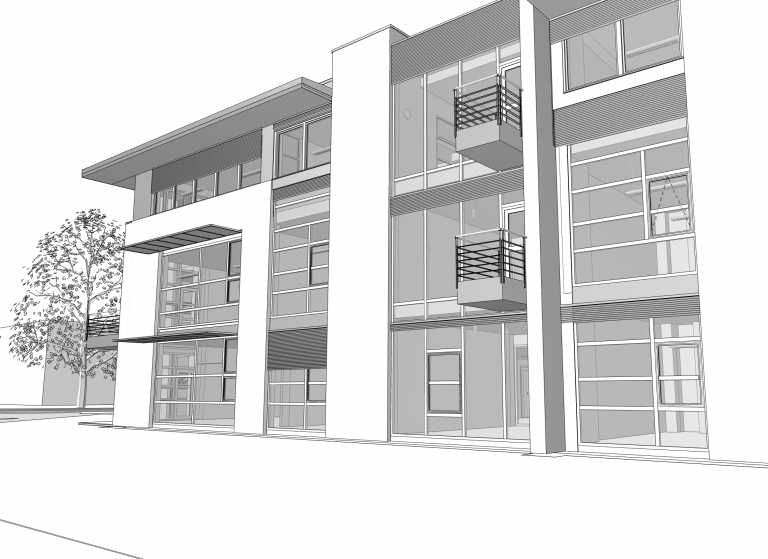

Örneğimizde, 3D kesit düzlemi oluşturmak için, Graphisoft HQ binasını kullanıyor olacağız.

ARCHICAD’de Perspektif Kesit 3

Adım 2: Modeli Kesme

3D penceresi, 3D Belgenizin kaynağıdır, bu nedenle bir sonraki adımda bir 3D kesit oluşturmamız gerekir.

Bunun için 2 farklı yol vardır:

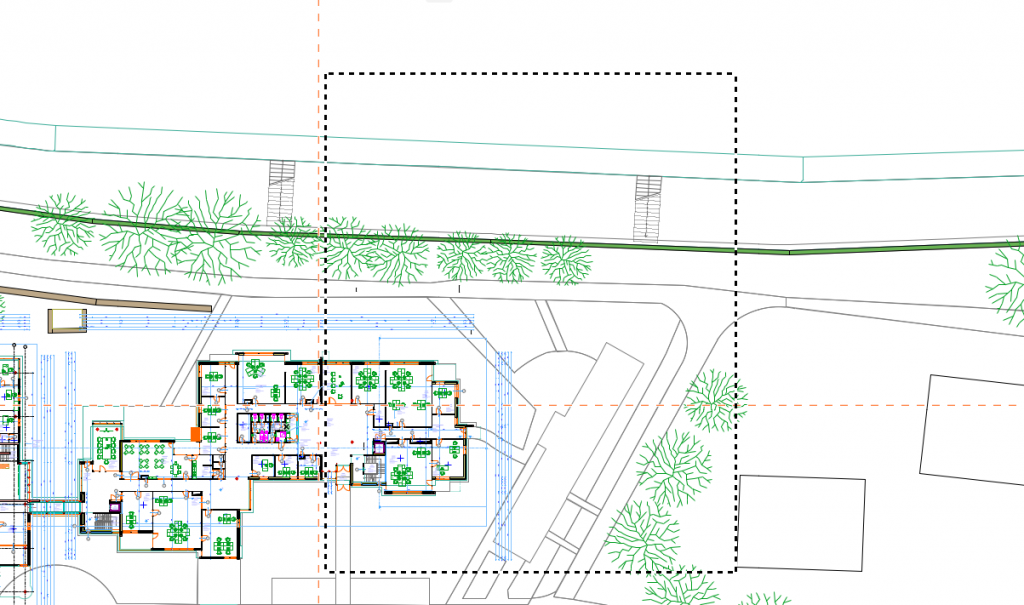

1: Elemanları kalın kesikli çizgili (Tüm Katlar metodu) seçim aracı ile seçin.

Yalnızca çerçeveli alandaki elemanları 3D’de göstermek için Görünüm > 3D Görünümdeki Elemanlar > Seçim Alanını 3D’de Göster

ARCHICAD’de Perspektif Kesit 4

ARCHICAD’de Perspektif Kesit 5

İpucu: Varsayılan olarak, Seçim Çerçevesinin içindeki elemanlar görüntülenir. Fakat Seçim Çerçevesi efektini, içindekiler yerine seçim çerçevesinin dışındaki elemanları gösterecek şekilde ayarlayabilirsiniz: Görünüm>3D Görünümdeki Elemanlar>3D’deki Elemanları Kes ve Filtrele>Seçim Alanı Efekti>Seçim Alanı Dışında.

2: 3D Kesit Düzlemlerini Ayarla: Bu iletişim kutusunu açmak için Görünüm>3D Görünümdeki Elemanlar>3D Kesit Düzlemleri komutunu kullanın.

Bir kesit oluşturmak için, verilen ortogonal görünüme dik olan bir kesit düzlemini temsil eden görünümlerden herhangi birine bir çizgi çizin.

Göz küresi ikonu, her bir çizgiyi çizdikten sonra, çizginin hangi tarafına tıklamanızı istediğinizi belirterek görünür.

3D Kesit sonucunu Görünüm>3D Görünümdeki Elemanlar> 3D Kesit seçeneğini açarak görebilirsiniz.

Adım 3: Dikey Görünüm Oluşturma

Tıklanan yüzeye dikey bir bakış oluşturmak için Görünüm>3D Navigasyon Ekstraları>Seçili Yüzeye Dik Bak yolunu izleyin. Daha sonra dik bakış ayarlamak istediğiniz yüzeye tıklayın.

Adım 4: 3D Belge Oluşturma

Ekran da bir boşluğa sağ tıklayıp “3D’den Yeni 3D Belge” diyerek yeni bir 3D Belge oluşturabilirsiniz. Açılan pencereden 3D Belgenin ID’sini ve Adını değiştirebilirsiniz.

Adım 5: Model Görünümünü Ayarla

3D Belgenin kendi Model Görünüm Ayarlarını açın. Gölgeleri açarak, kesilmemiş yüzeylerin desenlerinin, kesilmiş ve kesilmemiş elemanların kalem ayarlarıyla oynayarak görünümü değiştirebiliriz.
ARCHICAD’de Perspektif Kesit 6

Adım 6: Ölçüler ve Fazlasını Ekleyin

Oluşturmuş olduğunuz 3D Belge, ölçü, etiket ve ek 2D çizim elemanları ekleyebileceğiniz bir belgedir.

Bunları yerleştirmek için ARCHICAD’in ölçülendirme araçlarını ve ayrıca yalnızca 3D Belgeler için kullanılabilen bazı ölçülendirme işlevlerini kullanın.

ARCHICAD’de Perspektif Kesit 7
