3D Kaplamayı Hizalama


Belgeleme > Sunum Görselleştirmesi > 3D Kaplamayı Hizalama komutu ile 3D görünümde elemanın kaplamasının yönünü ve başlangıç noktasını belirleyebilirsiniz.

Bu seçenekler sadece yüzey özelliklerinde kaplama içeren seçili elemanların 3D görünümünde aktif hale gelecektir. (Seçenekler > Eleman Nitelikleri > Yüzeyler)

Başlangıç Noktası Ayarlama

Bu örnekte, tuğla duvar kaplaması bu şekilde görünmektedir:

3D Kaplamayı Hizalama 1

Kaplamanın başlangıç noktasını duvarın köşesine hizalamak için:

  1. Duvarı seçin
  2. Belgeleme > Sunum Görselleştirmesi > 3D Kaplamayı Hizalama > Başlangıç Noktasını Ayarla seçeneğini seçin.
  3. Duvarın köşesine tıklayın.

    3D Kaplamayı Hizalama 2

Kaplama başlangıç noktası, ilgili elemanın tüm yüzeylerini etkileyecektir. Örneğin, duvarın iç yüzeyi ve dış yüzeyi için farklı başlangıç noktaları tanımlayamazsınız.

Kaplama Yönü Ayarlama

  1. Bir veya birden fazla eleman seçin.
  2. Belgeleme > Sunum Görselleştirmesi  > 3D Kaplamayı Hizalama > Yönü Ayarla komutunu kullanın.
  3. Seçilen bir elemanın yüzeyine tıklayın. Yüzeye tıklamanız önemlidir. Duvarın, Döşemenin veya Çatının kenarına tıklamak işlemden çıkmanıza neden olacaktır.
  4. Karşınıza çıkan pencerede, tıklanan yüzeyde açıyı grafik olarak tanımla ya da açıyı sayısal olarak tanımla seçeneğini seçin ve Tamam butonuna tıklayın.

    3D Kaplamayı Hizalama 3

  5. Tıklanan yüzeyde açıyı grafik olarak tanımla seçeneğini seçtiyseniz, kaplama yönünü belirlemek için istenilen yönü çizin. Elemanın kılavuz noktalarını yakalayabilirsiniz.
  6. Açıyı sayısal olarak tanımla seçeneğini seçtiyseniz, girdiğiniz açıyla varsayılan yönü saat yönünde değiştirecektir.

Kaplamayı Yeniden Tanımlama

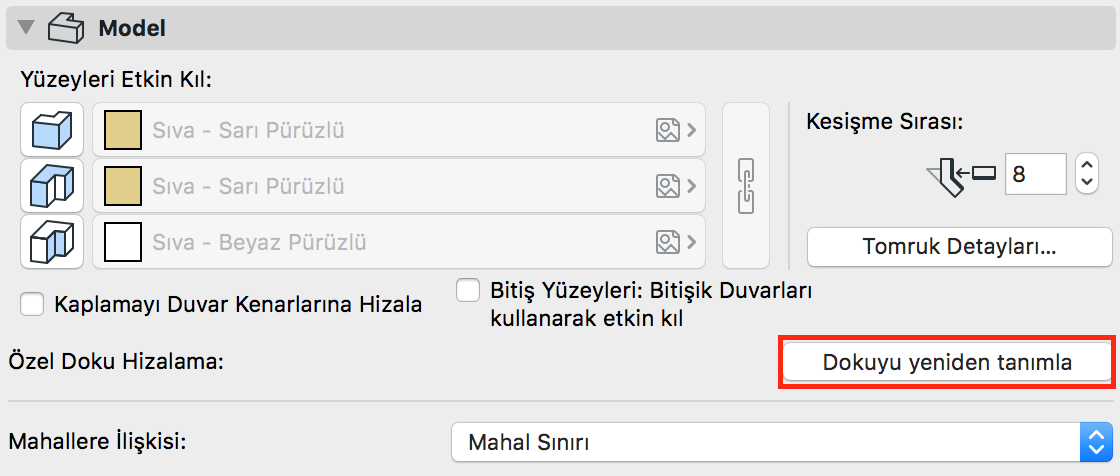

Varsayılan Kaplama ayarlarına dönüş yapmak için, elemanı seçin, Ayarlarını açın ve Model sekmesine geçiş yapın. Ayarları eski haline getirmek için Dokuyu Yeniden Tanımla seçeneğini seçin.

3D Kaplamayı Hizalama 4

Birden fazla elemanı düzenlemek için, elemanları seçin ve Belgeleme > Sunum Görselleştirmesi > 3D Kaplamayı Hizalama menüsünden Yeniden Tanımla seçeneğini seçin. 3D penceresindeki tüm kaplama düzenlemelerini eski haline getirmek için hiçbir elemanı seçmeyin ve Belgeleme > Sunum Görselleştirmesi > 3D Kaplamayı Hizalama > Yeniden Tanımla seçeneğini seçin.
